40ZY永磁直流電動機說明書

40ZY永磁直流電動機說明書

   40ZY永磁直流電動機是一種應用于噴繪打印機傳動系統中作伺服驅動元件的小功率永磁直流電動機。也可作為其他精密機械中作為執行元件。該電機體積小，結構緊湊，可正、反向旋轉，內置抑制換向火花無線電干擾電容電感濾波器，外裝抗干擾抑制磁芯，軸端安裝傳動皮帶輪，性能優良，使用方便。電機采用精密微型軸承，轉子經精密動平衡，運行振動、噪音小。

技術性能：

  額定功率      14 W                額定電壓      24 V

  額定電流      1.25 A               額定轉速      3500 r/min

  空載轉速      5800  r/min          使用環境溫度  -20～+40 ℃

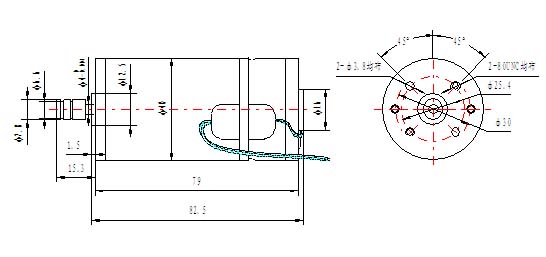

外形尺寸：
