70LYX-S系列稀土永磁直流力矩電動機說明書
70LYX-S系列稀土永磁直流力矩電動機說明書
一、 產品介紹：
本系列電動機采用稀土永磁體——釹鐵硼NdFeB或稀土Sm2（CoCuFeZr）17材料制成，具有快速響應、低轉速、大力矩、特性線性度好、力矩波動小等特點；而且結構簡單、緊湊，是一種高精度伺服系統功率元件。
根據用戶要求，電機可配低測速發電機或光電編碼器組成合單元，并可結合伺服驅動器，形成高精度寬調速或位置伺服系統。
二、 技術參數
|
型 號 |
峰 值 堵 轉 |
最大空載 |
連 續 堵 轉 |
| ||||||
|
轉 矩 |
電 流 |
電 壓 |
功 率 |
轉速 |
轉矩 |
電 流 |
電 壓 |
功 率 |
質 量 | |
|
（N·M） |
（A） |
（V） |
（W） |
（r/min） |
（N·M） |
（A） |
（V） |
（W） |
（kg） | |
|
70LYX01S |
0.5 |
3.8 |
27 |
102.6 |
1500 |
0.2 |
1.5 |
11 |
16.5 |
|
|
70LYX02S |
0.5 |
2.4 |
48 |
115.2 |
1500 |
0.2 |
0.96 |
19 |
18.24 |
|
|
70LYX03S |
1.2 |
5.8 |
27 |
156.6 |
1050 |
0.5 |
2.3 |
11 |
25.3 |
|
|
70LYX04S |
1.2 |
3.1 |
48 |
148.8 |
1050 |
0.5 |
1.2 |
19 |
22.8 |
|
|
70LYX05S |
2 |
7.4 |
27 |
199.8 |
890 |
0.7 |
2.7 |
11 |
29.7 |
|
|
70LYX06S |
2 |
4.8 |
48 |
230.4 |
890 |
0.7 |
1.7 |
19 |
32.3 |
|

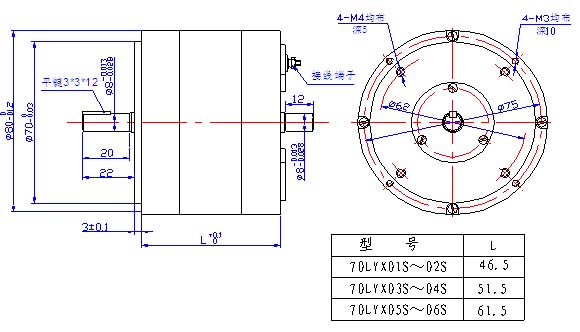

三、 外形圖及安裝尺寸：
組裝式
端部止口及螺孔安裝，安裝形式如下圖
