《直流力矩電機》
320LYX系列稀土永磁直流力矩電動機
一. 產品介紹：
本系列電動機采用稀土永磁體—Sm2Co17材料制成，具有低轉速、大力矩、快速響應、特性線性度好、力矩波動小等特點，而且結構緊湊，是一種高精度伺服系統執行元件。
根據用戶要求，電機可配低速測速發電機或光電編碼器組成組合單元，并與伺服驅動器形成高精度寬調速伺服系統。
二. 技術性能參數
|
型 號 |
峰 值 堵 轉 |
最大空載轉速 |
連 續 堵 轉 |
轉動慣量 |
質 量 | ||||||
|
轉 矩 |
電 流 |
電 壓 |
功 率 |
轉 矩 |
電 流 |
電 壓 |
功 率 | ||||
|
|
N．m |
A |
V |
W |
r/min |
N．m |
A |
V |
W |
Kg.m2 |
kg |
|
320LYX |
200 |
13.5 |
120 |
1620 |
60 |
80 |
5.4 |
48 |
259 |
2250X10-4 |
53 |
|
320LYX01 |
100 |
14 |
60 |
840 |
80 |
40 |
5.6 |
24 |
134 |
1125X10-4 |
|
|
320LYX02 |
9.5 |
90 |
855 |
3.8 |
36 |
136 | |||||

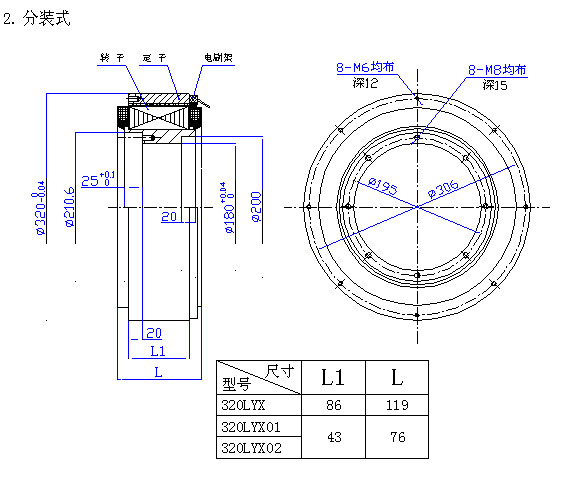

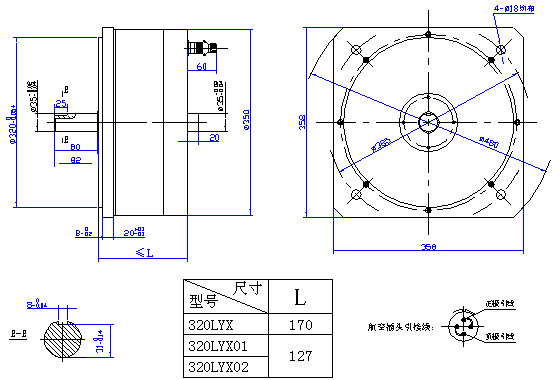

三.外形及安裝尺寸：
